一、什么是智能防雷系統
目前防雷行業針對浪涌保護器（SPD、防雷器）、接地電阻等檢查，大部分還是采用在雷雨季節前后進行人工巡檢，很多時候SPD已經劣化、接地電阻值過大卻無法及時發現，且維護管理的智能化程度低，無法查詢及統計雷電災害等數據，帶來安全隱患。
智能防雷監控系統創新的使用和借鑒云物聯、傳感器、智能算法技術、移動互聯等技術手段，可監測雷電流峰值、極性、雷電計數、SPD劣化、防雷器壽命、電壓、溫濕度、接地網阻值等，實現實時監測、智能管理等功能。
二、系統目標
實時監測：實現對SPD浪涌保護器、接地電阻、避雷針等監測對象遠程在線實時檢測，發現故障秒級上報，即時完成報警，方便運維人員及時處理；
智能管理：對報警狀態統計與顯示，通過信息定期歸檔，報表管理，為主管部門的日常查看、監管、決策提供一個可靠的依據。
三、智能防雷監測系統的組成

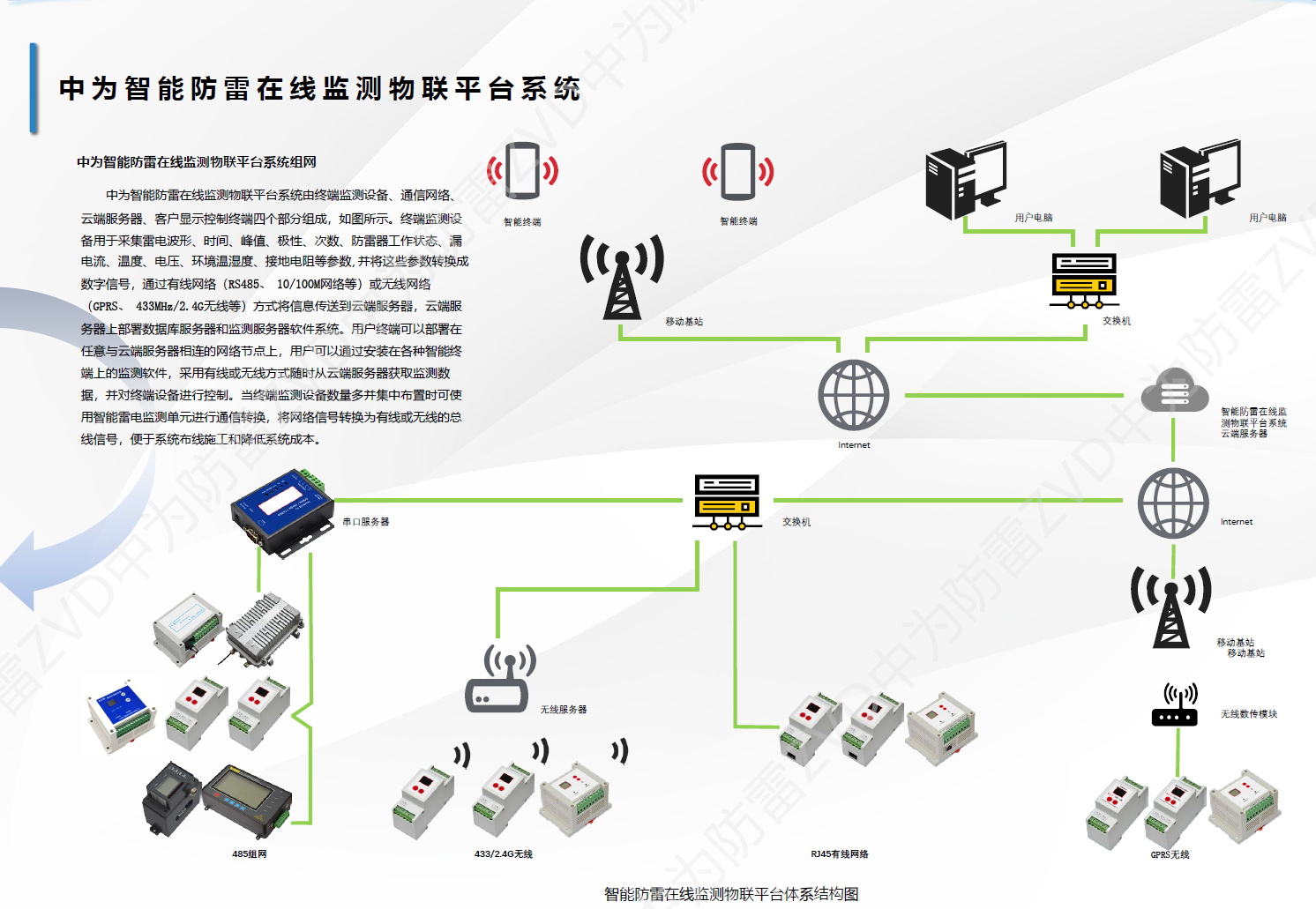

智能防雷系統由三部分組成：前端監測設備、信號傳輸設備、后端監控平臺，如下圖所示：
1、前端監測設備

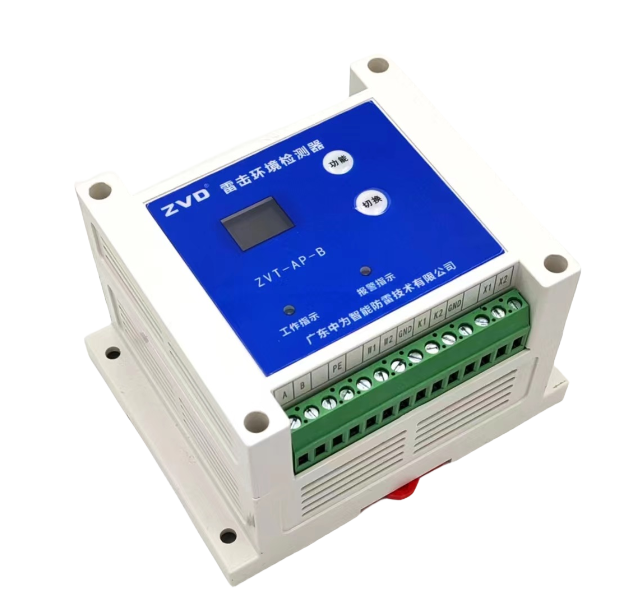

① SPD智能監測模塊（雷擊環境檢測器，防雷監測發射器）
設備詳細信息可以點擊查看：http://www.021canyin.cn/znspd/index.html
SPD也叫防雷器、浪涌保護器，該監測模塊是配合SPD安裝，用來監測浪涌保護器各種數據，例如：雷電計數、發生時間、SPD劣化狀態、后備保護器狀態、SPD溫度、漏電流、預期壽命等等，在智能防雷系統最為常用，也是用量最普遍的一款智能防雷產品。
②接地電阻智能監測儀
用于監測地網阻值，實時監測，可以設置上限值，超出報警。此產品采用三線法或二線法測試接地電阻，采用平均值整流法測試接地電壓，在線檢測、實時監測。
并通過串口服務器將RS485信號轉換為網絡信號，并可根據提供的MODBUS通訊協議進行二次開發、組建網絡、實現遠程多點在線監測等。
此產品由超大LCD顯示，非常直觀；可以通過其按鍵設置報警臨界值，具有聲光報警指示；可確保各鐘場所接地電阻值實時在線監測的高精度、高穩定性、高可靠性。

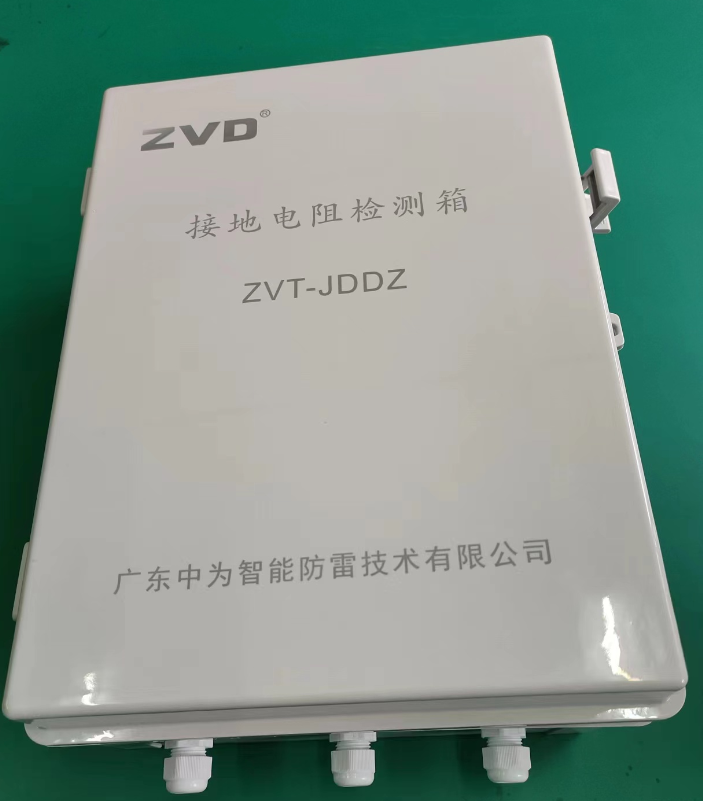

可做成防水型接地電阻檢測箱，方便客戶安裝。

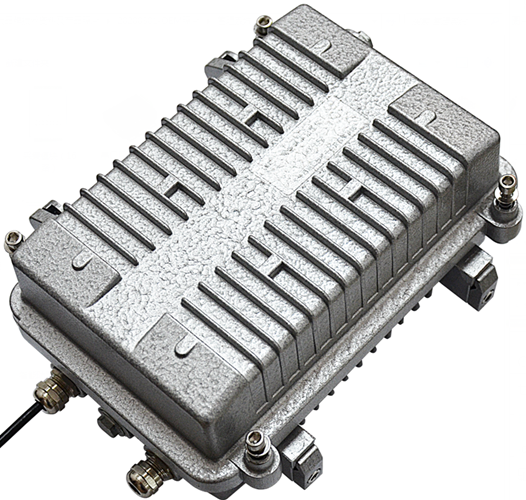

③雷電流峰值監測儀
用于監測雷電流峰值大小、極性、波形等數據，分為室內型和戶外型，室內型用于監測浪涌保護器泄放電流大小，戶外型用于避雷針泄放的雷電流數據監測。
2、信號傳輸設備

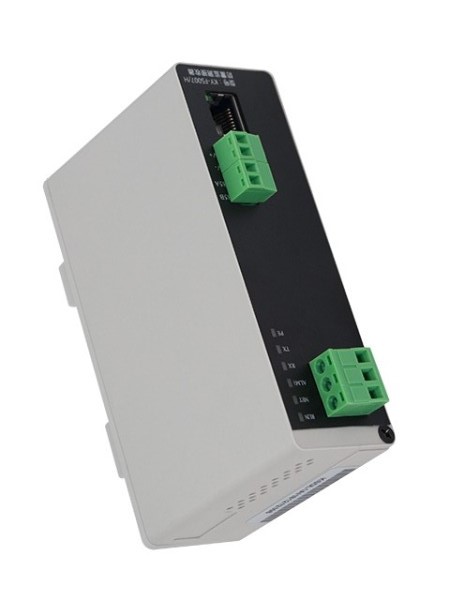

①串口網關
前端智能防雷監測模塊可以選用RS485輸出、IP網絡輸出、Lora/Zigbee/ GPRS無線傳輸?shù)取?
串口網關主要用于在RS485傳輸時，將RS485信號轉為網絡信號接入系統內網。每個串口網關可帶15個左右的防雷監控模塊。
3、后端監控主機

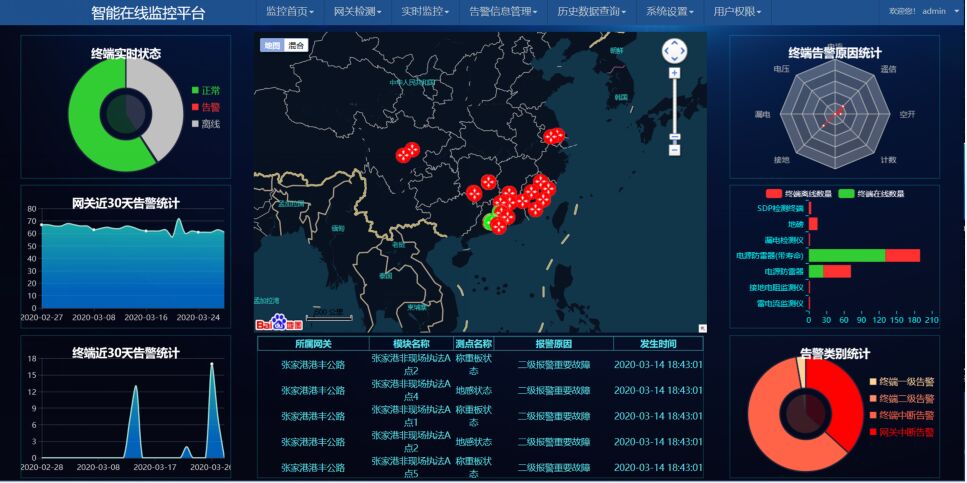

后端監控主機由防雷監控主機+智能防雷軟件平臺組成，具有大數據實時監控、數據統計、報警等功能。
本軟件能夠?qū)崟r(shí)讀取由各個設備所發送回的信息，并將這些信息實時顯示在頁面中。可根據用戶的設定進行設置。通過對數據的存儲實現了數據査詢、統計等功能。該軟件還具備數據擴展功能，兼容氣象監測數據和雷電預警數據的讀取、存儲、查詢與統計。

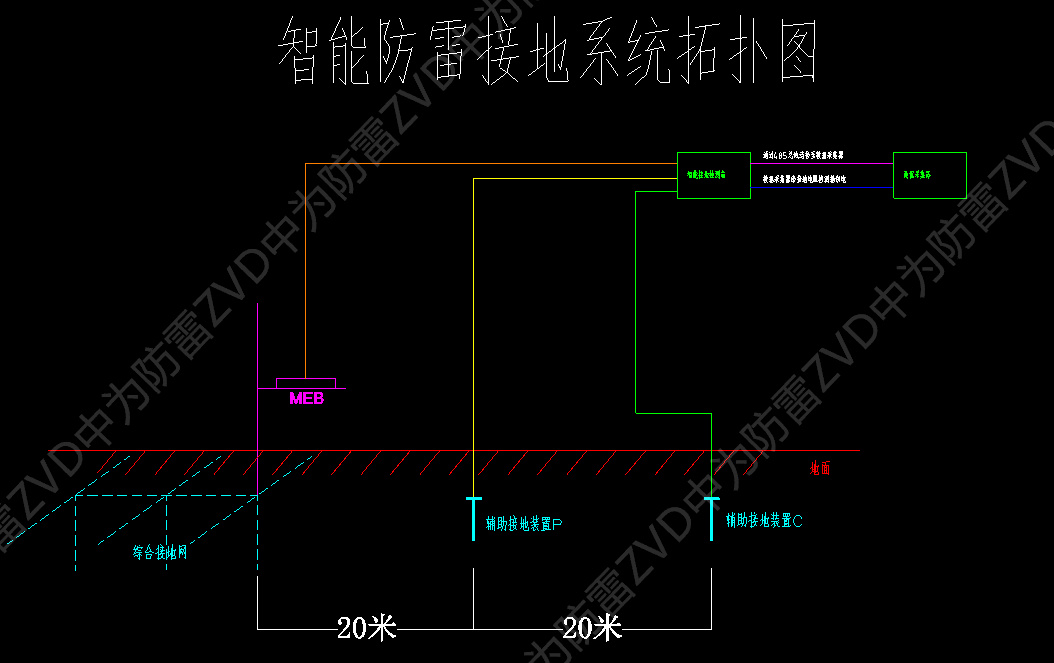

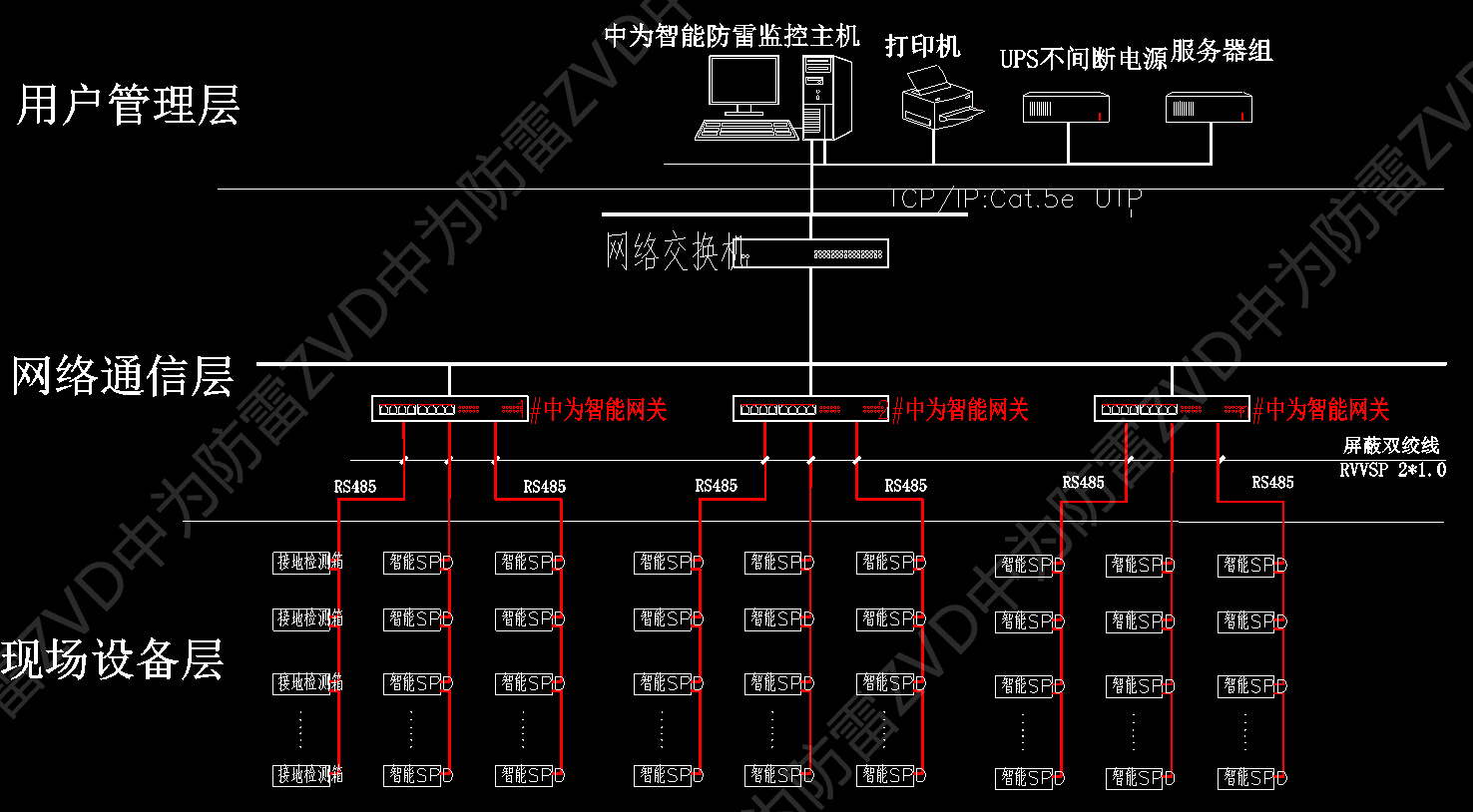

四、設計實例：
