防雷年檢時如何檢測一二三級浪涌保護器狀態？

2022-05-18 · 閱讀591

防雷年檢指的是每一年或半年，對需要進行防雷年檢的建筑物的防雷設施情況進行檢查。

浪涌保護器檢測屬于其中的一個項目。

那么，防雷年檢時如何檢測一二三級浪涌保護器狀態？

根據浪涌保護器生產經驗，中為防雷從如下內容介紹。

1、開關型一級浪涌保護器檢測。

開關型浪涌保護器內部主要器件為石墨間隙、放電間隙等，一般只用于一級防雷，大部分開關型浪涌保護器沒有劣化指示窗口，可以通過以下兩種方式來判斷浪涌保護器狀態：

①目視產品表面是否有炸裂、接線端子處是否有融化發黑等情況，如果存在這些情況，可能此浪涌保護器出現劣化。

②用防雷元件測試儀開關型浪涌保護器的擊穿電壓來判斷，具體的值可以咨詢廠家。

2、限壓型一二三級浪涌保護器檢測。

一二三級防雷，均有可能采用限壓型浪涌保護器。限壓型產品內部主要元器件為壓敏基片。限壓型浪涌保護器具備劣化指示，一般以窗口片或指示燈的形式出現在浪涌保護器表面。

現場可以用以下方式來判斷劣化情況。

①目測劣化指示

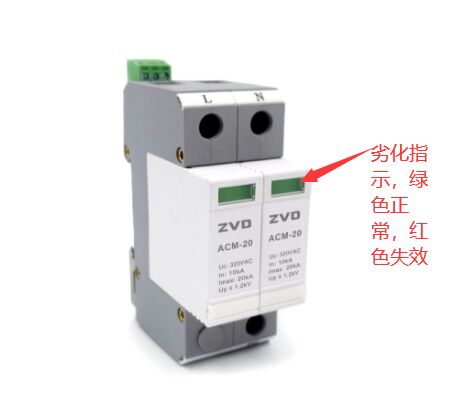

限壓型浪涌保護器表面會有窗口片或指示燈用以判斷SPD好壞，一般來說，當窗口片呈現紅色或者指示燈熄滅（每個廠家可能有所區別），代表產品內部的脫扣機制啟動，產品已經失效。

如下圖所示：

②測壓敏電壓

用移動式防雷元件測試儀，可以測試?yán)擞勘Ｗo(hù)器的壓敏電壓，用以判斷產品的狀態，如果電壓超出范圍值，證明產品出現問題。

從浪涌保護器標識上的最大持續工作電壓Uc，可以得出壓敏電壓范圍值，比如Uc385VAC的產品，壓敏電壓范圍是620V±10%。

關于壓敏電壓值可以參考前面的介紹：http://www.021canyin.cn/knowledge/0223351.html

③檢測漏電流

漏電流檢測也是用來判斷浪涌保護器狀態的一個手段，限壓型浪涌保護器因其內部器件為壓敏電阻，會產生一定的漏電流。

也需要用防雷元件測試儀來檢測，單個模塊的漏電流需要小于20uA，如果單個模塊內部為多個壓敏并聯，其漏電流為20ua*壓敏數量，例如中為公司的ACM-80系列單個模塊內部為2個壓敏，其漏電流判斷標準為小于40uA。

以上內容就是關于防雷年檢時如何檢測一二三級浪涌保護器狀態的介紹，希望對廣大防雷檢測工程師朋友們有所幫助。
