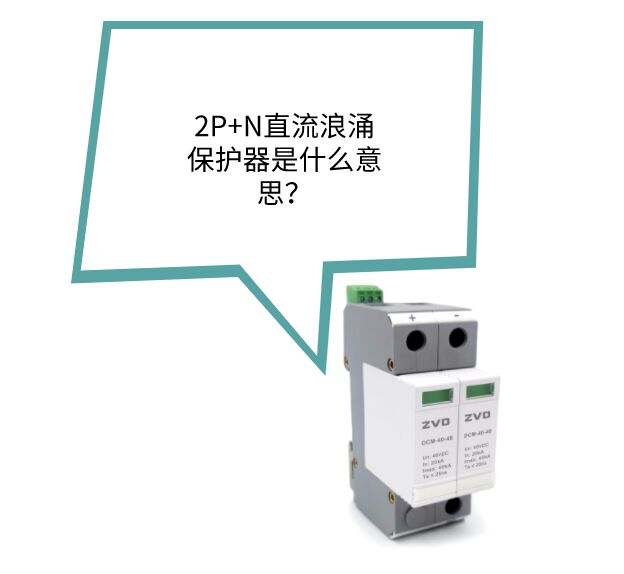

2P+N直流浪涌保護器是什么？

直流電源浪涌保護器主要用于直流供電系統的防雷保護，安裝在直流電源線上，一般的結構是1P或者2P。

那么，2P+N直流浪涌保護器是什么？怎么多了一個N呢？

根據浪涌保護器選型經驗，中為防雷從以下內容介紹：

1、2P+N直流浪涌保護器的意思

2P的直流防雷器指的是產品由2個模塊組成，安裝在直流系統的正極和負極上，保護模式是正極對地和負極對地。

2P+N也有人叫做2P+1，其實指的就是增加一個正極對負極的保護模塊，產品由3個防雷模塊組成，保護模式是正極對地、負極對地、正極對負極三種，是一種全模式保護的直流浪涌保護器。

2、2P+N結構的好處

2P+N型浪涌保護器的好處是增加了線與線之間的差模保護，可以降低差模殘壓，提高保護效果。

在有些產品要根據GB/T 17626.5- -2019/IEC 61000-4-5:2014標準做防雷測試時，如果2P結構的無法起到差模保護，但是要做差模浪涌測試時，可以選2P+N的結構。

3、2P+N直流浪涌保護器型號

24V直流浪涌保護器型號DCM-40-24/2P+N

48V直流浪涌保護器型號DCM-40-48/2P+N

110V直流浪涌保護器型號DCM-40-110/2P+N

220V直流浪涌保護器型號DCM-40-220/2P+N

450V直流浪涌保護器型號DCM-40-450/2P+N

550V直流浪涌保護器型號DCM-40-550/2P+N

850V直流浪涌保護器型號DCM-40-850/2P+N

總結：以上就是關于2P+N直流浪涌保護器的介紹，大家可以根據實際需求選擇2P或2P+N的浪涌保護器，要差模保護就選2P+N的，不需要差模保護就選擇常規的即可。一般系統常規2P的直流浪涌保護器就能起到很好的保護效果了，只是有些特殊要求及測試會需要用到2P+N的產品，還有明白的可以咨詢中為防雷。
